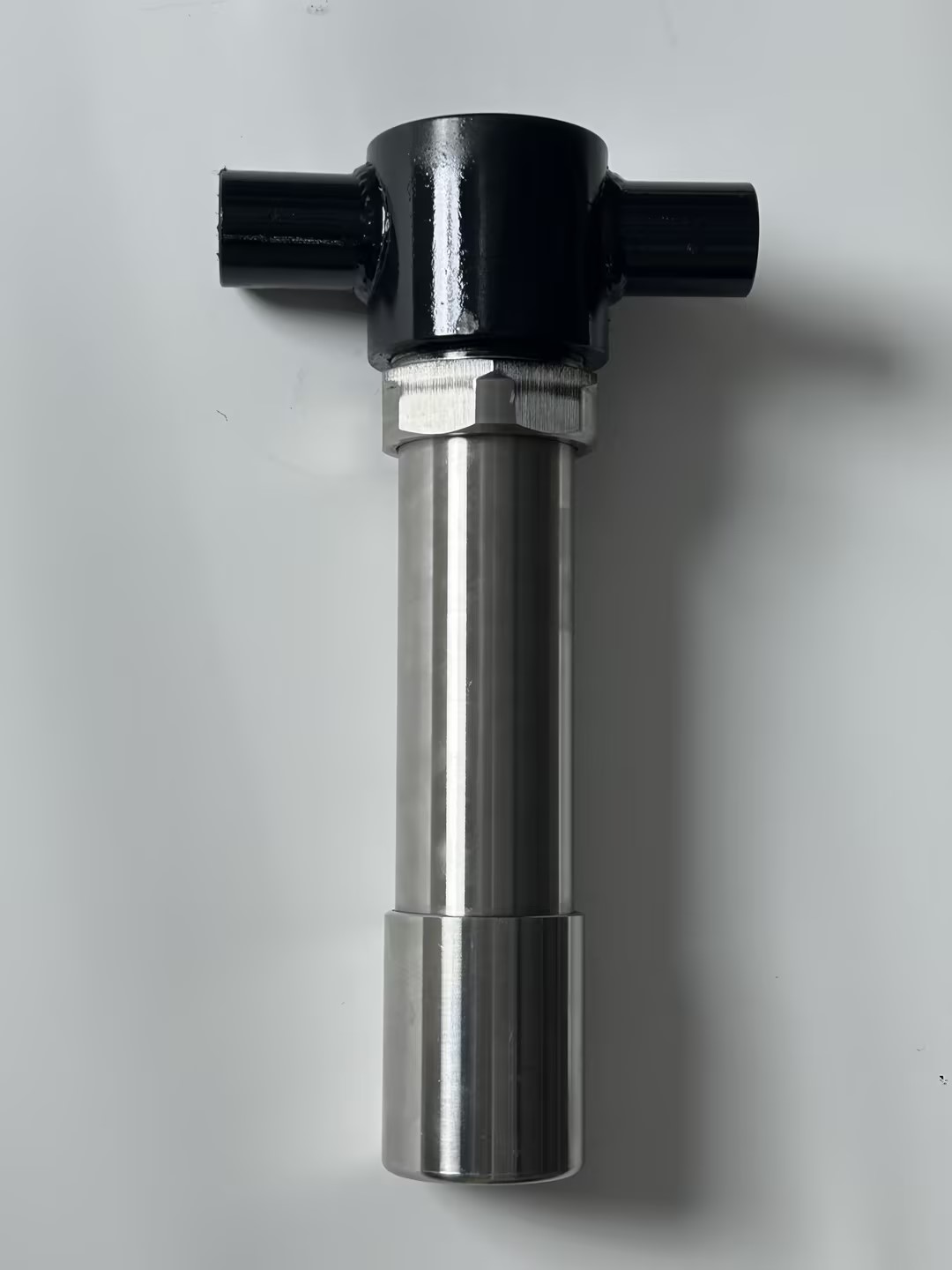

HR-WDM型微波測堵儀由我公司研發生產，并獲得外觀專利、實用新型專利，廣泛應用于冶金、發電、水泥等行業氣固兩相流的風粉比在線測量。
主要使用場所：廣泛應用于冶金、發電、水泥等行業，典型應用于高爐噴煤系統。
工作原理
基于微波多普勒原理，監測煤粉濃度及堵管情況。微波在發射和接收過程中，發射的微波穿過被測介質而造成損耗，損耗與被測介質濃度成正比；由于被測介質的流速，會使發射波和接收波之間存在多普勒頻移，微波損耗越大，則煤粉濃度越高；所以計算得到介質流速，從而自動補償了流速對濃度的影響。
產品特點
測量靈敏度高,反應迅速，輸出穩定；
非接觸測量，使用壽命長，安全可靠；
經多普勒頻率位移，自動補充流速對濃度的影響；
新款采用ARM進口芯片，采用數字信號算法補償，保證數據穩定性；
拋棄傳統撥碼旋鈕調節，采用手持器調節，高效便捷，用戶交互友好；
4~20mA和開關量信號輸出，供用戶選擇；
技術參數
|
使用環境 |
-40℃~80℃（電子部件） |
|
使用環境濕度 |
45%～85%RH |
|
測量管道內介質壓力 |
＜2.5MPa |
|
測量管道內介質溫度 |
-50℃～260℃（標準型） |
|
測量精度 |
±5.0% |
|
防護等級 |
IP65 |
|
測量量程 |
0-100mg/kg |
|
輸出方式 |
DC 4-20mA信號/開關量信號 |
|
電源電壓 |
DC 24V±10% |
|
接線方式 |
四線制 |
